Die Baugruppe 8 ist dann mal wieder etwas einfaches. Allerdings sind die Bauteile recht klein: ausschließlich SMD-Widerstände und -Kondensatoren.
Dienstag, 21.12.2010, 20:00

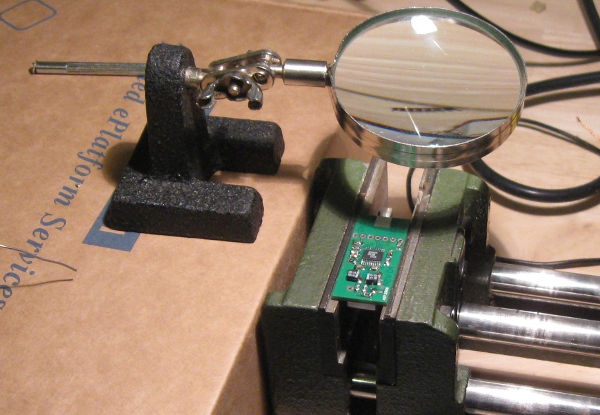

Ich habe zwar keine gute Pinzette dafür, behelfe mich aber: die Platine liegt im Maschinenschraubstock (bloßes Liegen reicht, festklemmen nicht nötig). Die Lupe steht bereit, Licht ist da. Und ein kleiner Uhrmacher-Schraubendreher. Damit schiebe ich die "Mäuseköttel" in Position und halte sie beim Löten des ersten Anschlusses fest. Beim zweiten ist das dann nicht mehr nötig.
Direkt nach dem Einlöten (und freimachen der Pins mit Lötsauglitze) des DDS-Bausteins "AD 9834" habe ich nach der obligatorischen Lupenkontrolle sogar alle benachbarten Pins auf Kurzschluss getestet. Natürlich gibt es bei den Pin-Paaren 9/10 und 11/12 dann wirklich einen "Kurzschluss", aber diese benachbarten Pins liegen eben gemeinsam an Masse.

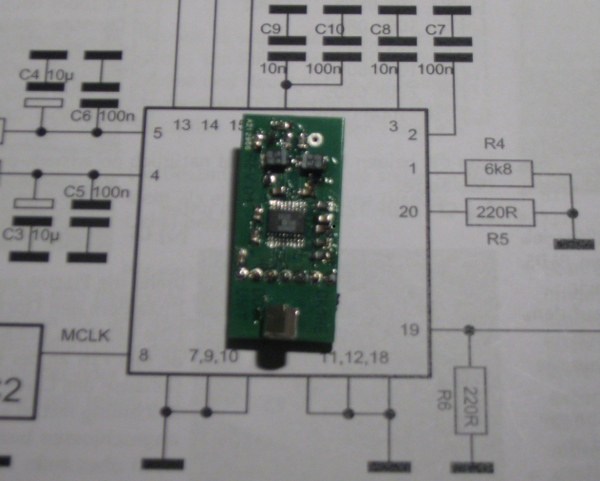

Danach habe ich weitergelötet. Am Ende lagen die Elkos zwar etwas schief ...
... aber das tut der Funktion keinen Abbruch.
- Stolper: beim 50 MHz Quarz-Oszillator soll man ein Pin abkneifen, gleichzeitig hat die Platine aber an der Stelle ein Bestückungsloch. Das ist nicht kongruent.
- Trick: auf Seite 51 im Handbuch steht für Doofe, wie man im Setup-Menü den DDS einzustellen hat. Bei "Hobo: Baugruppe 2 (Steuerung)" hatte ich da zweimal lesen müssen ...
- Jedenfalls funktioniert die Baugruppe auf Anhieb. Bin halt doch ein "Digitaler" :-)
Und nun baue ich Lego-Weihnachtsgeschenke für die Kinder auf !
